建筑專業-設計理念與技術策略

作為祖國的心臟——天安門廣場之側的一個建筑，從設計之初，我們首先考慮的就是建筑與城市的關系，特別是如何處理與天安門廣場的關系。從天安門廣場的空間序列分析，居主導地位的空間軸線是由天安門至正陽門、前門的貫穿城市的中軸線；天安門、人民大會堂、革命歷史博物館、毛主席紀念堂圍合而成的北廣場形成了天安門廣場的第一空間層次，居中心地位；毛主席紀念堂、正陽門、東西兩側的現狀建筑之間的南廣場形成天安門廣場第二空間層次；由第二層次向南經正陽門、前門過渡為逐漸擴散的城市區域。

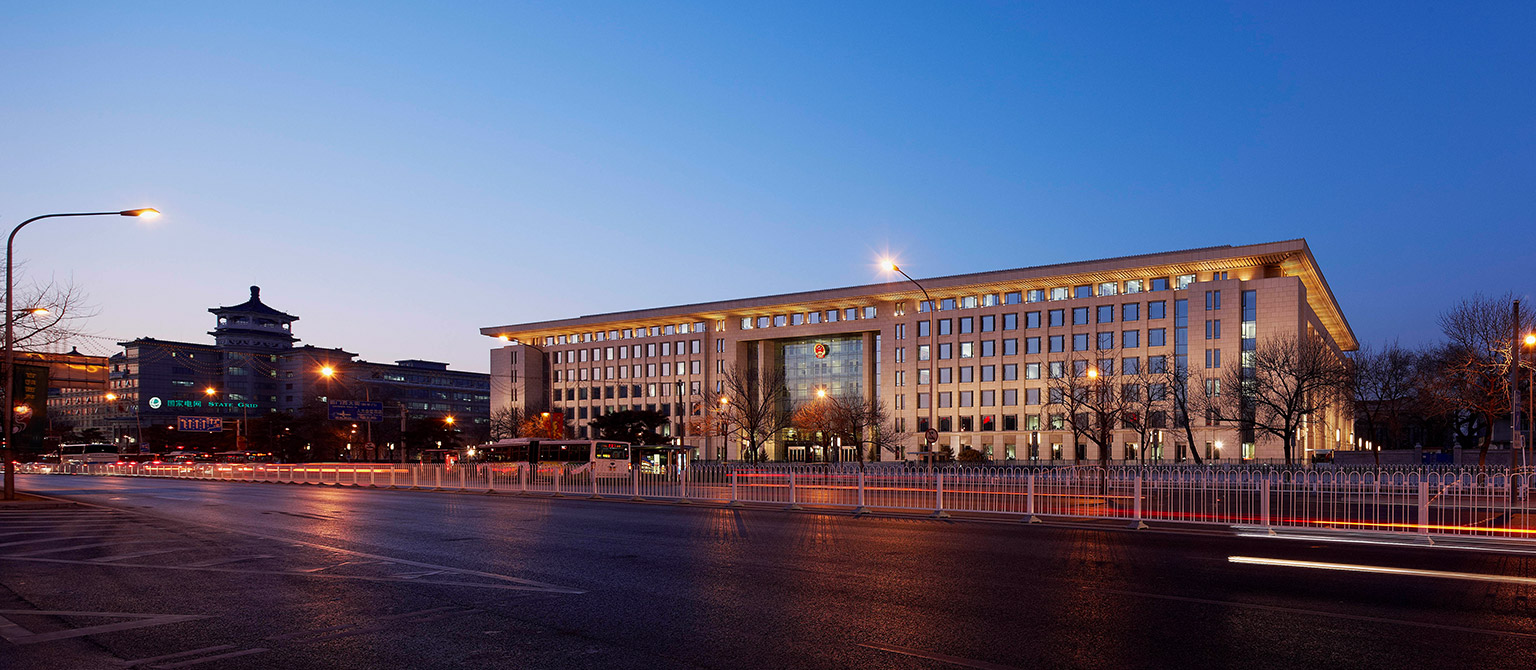

從定位和格局上，全國人大機關辦公樓延續廣場建筑的中心對稱式布局，東立面與人民大會堂東立面取齊，建筑南北中軸線與人民大會堂南北中軸線一致，和廣場主要建筑物之間保持對應關系。建筑建成后，廣場西南側即廣場第二空間層次的空間圍合感明顯加強。待部分收尾的拆遷工作以及大會堂賓館的改造完成后，廣場西南側將形成完整的空間格局。項目總建筑面積8.3萬平方米，地上建筑面積不足6萬平方米，為了實現較大的體量，與廣場建筑相匹配，建筑采取了外圍式的布局形式，我們稱之為“城的輪廓”。建筑整體平面呈橫置的“目”字形，東西寬172.6米，南北長94.6米，基本充滿了用地，實現了建筑體量的最大化。

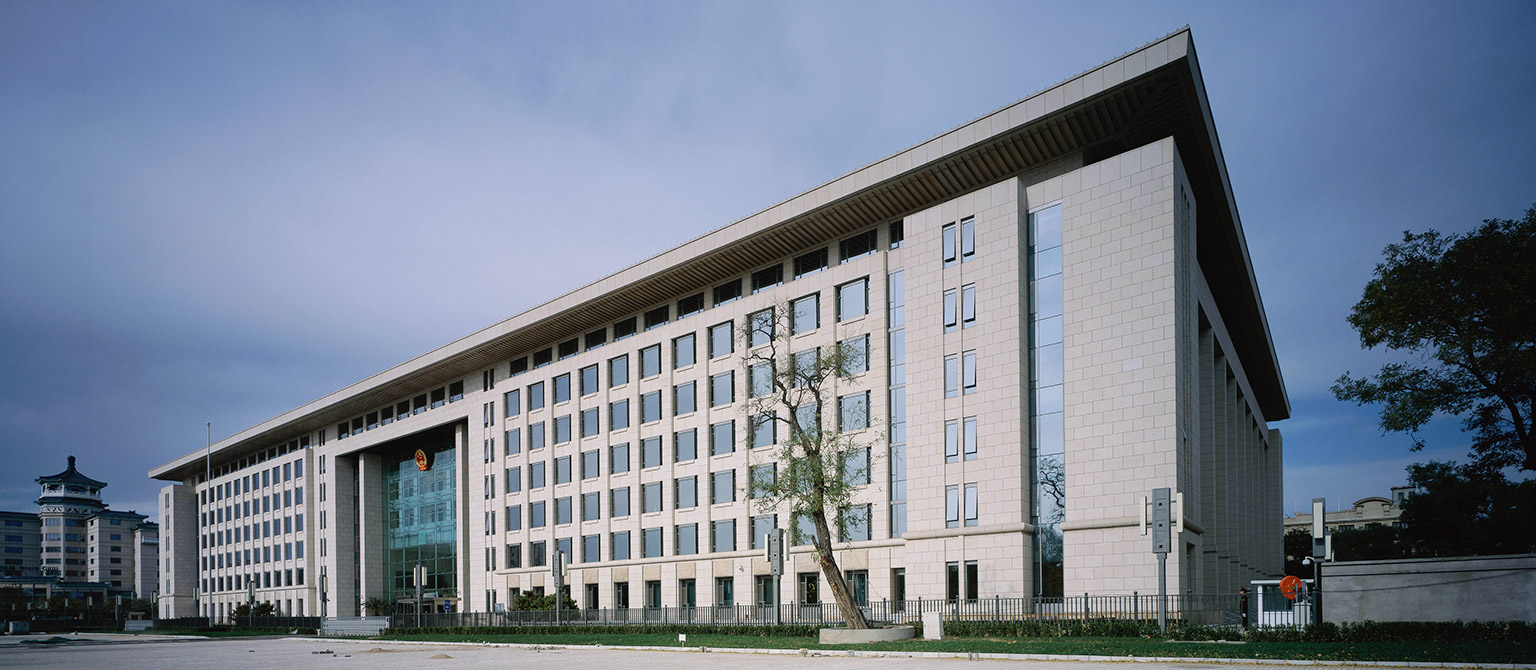

從建筑體量和建筑風格上，人大機關辦公樓和廣場主要建筑物協調一致。人大機關辦公樓的地位從屬于人民大會堂，所以它的造型設計也很好地烘托大會堂，整個建筑風格實用、穩重、簡潔、樸實、親切，富有民族特色，而不喧賓奪主。借鑒中國古典建筑理念，以平緩的坡屋頂作為主要造型語言，和廣場建筑物相互呼應，并作為民族建筑語言的元素；東立面以連續柱廊或壁柱作為主要的墻身設計元素，和廣場建筑在建筑尺度上保持一定的延續，避免瑣碎；南側公共空間采用透明玻璃幕墻，面向城市開敞，體現民主、透明的立法觀念，以避免保守、封閉、森嚴的外觀形象；墻身采用暖灰色花崗巖，和人民大會堂保持一致；主要立面采用方窗的形式，與辦公的使用性質相適應。

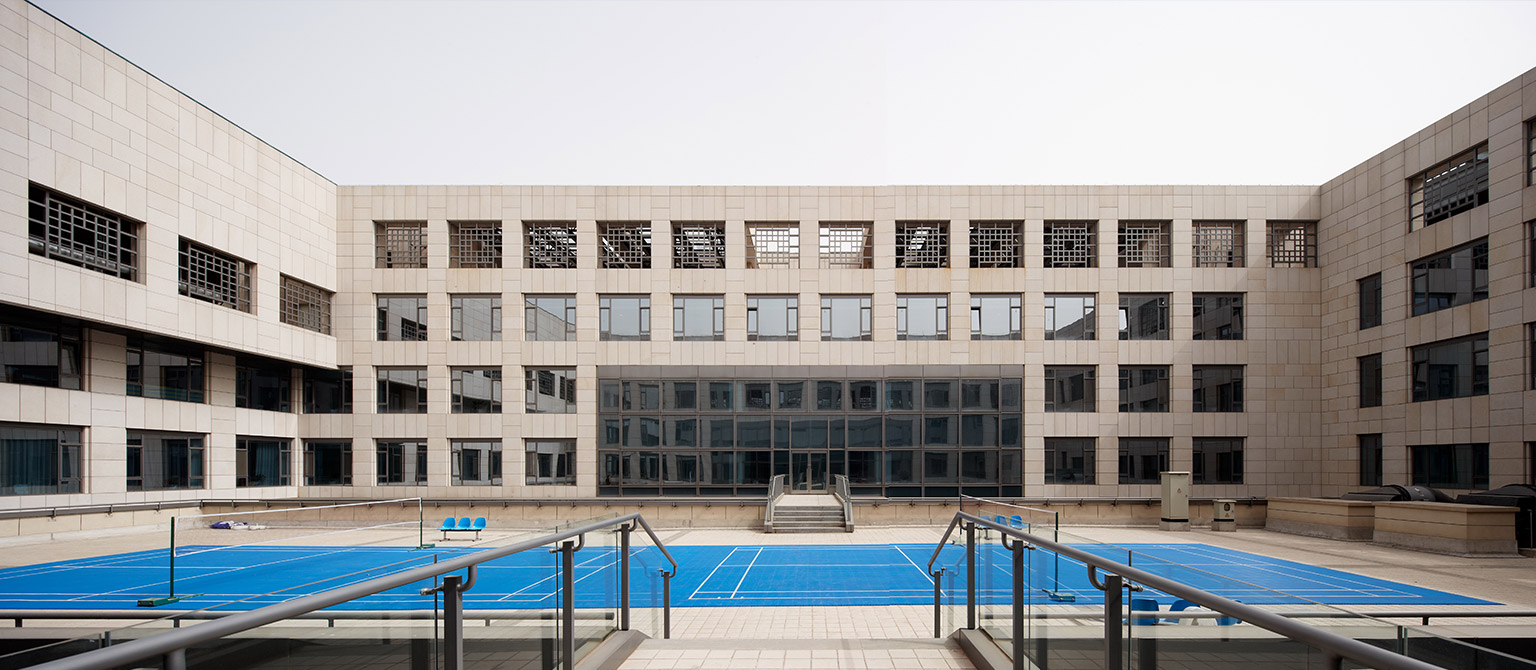

從建筑的實際使用性質出發，本方案在內部發展了庭院式的布局，借鑒北京傳統的四合院，以14米的小進深辦公單元，衍生出三個內向的獨立綠化庭院。辦公室單側進深6米，面寬4米，24平方米的單元面積與黨政機關辦公用房的面積標準相符。通過單元的組合，可以適應多部門、多層次的辦公劃分要求?！巴ピ菏健钡牟季质沟妹块g辦公室都得到充足的自然采光通風，最大程度的提高辦公品質。通過完整的回廊走道，各層均可完全聯通，整個建筑成為一個整體，保證了全國人大機關各部門工作聯系的便利。

結構專業-設計特點

本工程結構平面成“目”字形；設計使用年限為50年；耐久性使用年限為100年；建筑抗震設防類別為乙類；基礎形式為梁板式筏形基礎。主體結構采用框架--剪力墻結構，中庭大跨結構和南側轉換部分采用鋼結構。

由于建筑立面和使用功能的要求，本工程不能設置伸縮縫，整個結構為一個結構單元，結構單元總長度為171m，屬于超長結構，設計中采取了相應的設計和施工特殊技術措施。

中庭部分結構設計是本工程的重點和難點，存在的主要問題有：

1) 中庭部分比較空曠，屬于結構薄弱部位；

2) 中庭南側入口處，為實現建筑使用功能的需要，首二層柱抽空，形成24m跨度的轉換層結構。

3) 中庭中部混凝土結構在三層以上出現單跨框架結構。

4) 三層頂部有大跨度結構。

由此可見，中庭結構存在著結構豎向不連續、樓板不連續、大跨結構等問題，對結構抗震不利，因此在結構設計中必須采取必要的結構加強措施。針對以上問題，中庭結構設計中采取的主要措施有：

1. 結合工程特點，制定相應的抗震性能化目標，并確定如下抗震計算分析原則：

1) 在多遇地震作用下，對結構進行整體計算分析及所有構件承載力驗算。

2) 在設防地震作用下，對轉換構件進行承載力驗算。

3) 在大震作用下，采用靜力彈塑性分析方法對結構主要抗側力構件及轉換構件進行安全性分析。

2. 采用“PK-PM系列軟件”和MIDAS/Gen V.6.9.1中文版兩個不同形式的結構分析軟件對結構進行計算分析。

3. 在結構選型時，為提高結構的抗震性能，中庭部分全部采用鋼結構。

4. 在滿足建筑使用功能的前提下，在中部加設剪力墻，對結構進行加強。

5. 對轉換層結構進行方案比較。

在轉換層結構選型時有桁架方案、斜拉方案、空腹桁架方案三種形式可以選擇。由于其嚴重影響建筑的使用、造型和美觀，因此需與建筑專業協商共同處理。空腹桁架方案利用網格結構來進行轉換，雖豎向網格較密，但無斜向桿件，對建筑立面的影響較小，經與建筑專業協商，最后采用了空腹桁架方案。

暖通專業-技術特點

在利用能耗模擬軟件進行全年能耗模擬的基礎上，對多種方案進行技術經濟比較，確定最優冷源方案。

采用蓄冰系統，節省運行費用；實現8℃大溫差送水，減少冷凍水的輸送能耗；采用高溫冷水，提高制冷機性能系數，節省能源。

采用CFD模擬軟件，對房間氣流組織進行模擬計算，確定合理的氣流組織形式。

采用一次泵變頻變流量系統，減低空調水泵初投資，減少冷凍水的輸送能耗。

空調冷熱水循環泵采用變頻調速水泵，變速運行，節省水泵電能，降低運行費用。

采用溫濕度獨立控制系統，提高室內熱舒適性和空氣品質，節省能源。

全空氣系統滿足全新風運行條件，可充分利用天然冷源調節室內溫度。

新風系統設有排風熱回收裝置，回收排風冷熱量，節省空調能耗。

給排水、消防系統-技術特點

在市政供水范圍內的生活給水和中水由市政管網直供，其余給水采用疊壓供水機組供給，其余中水由變頻供水機組供給。在衛生間、淋浴間、廚房等設集中熱水供應系統，熱源由太陽能和城市熱網聯合提供；廚房排水采用新鮮油脂分離器處理；部分屋面采用虹吸雨水系統，設計中還采用了節水型器具、雨水入滲及節水滴灌等多項節水措施。

本工程在全樓設有消火栓系統、自動噴水滅火系統和滅火器設置，在信息中心機房、變配電室等設有氣體滅火系統，在廚房灶臺設廚房設備自動滅火裝置。消火栓和自動噴水滅火系統均采用貯水池-水泵-水箱聯合供水方式。自動噴水滅火系統除汽車庫采用預作用系統外，其余均采用濕式系統。有凍結危險的消防管道采用電伴熱防凍保溫。

電氣專業-綜合效益

全國人大機關辦公樓電氣設計包括10/0.4kV變配電系統、電力配電系統、照明系統、建筑物防雷及接地系統、火災自動報警及聯動控制系統、智能化系統等。電氣各系統設計遵循國家有關方針、政策，并針對本辦公建筑的特點，做到安全適用、技術先進、經濟合理，以保證電氣可靠性、靈活性和安全性。智能化系統設計充分利用當代先進的科學技術和手段，基于辦公業務的要求，以信息系統為平臺，構建一套先進實用的業務數據共享和交換的業務系統。
