建筑專業-設計理念與技術策略

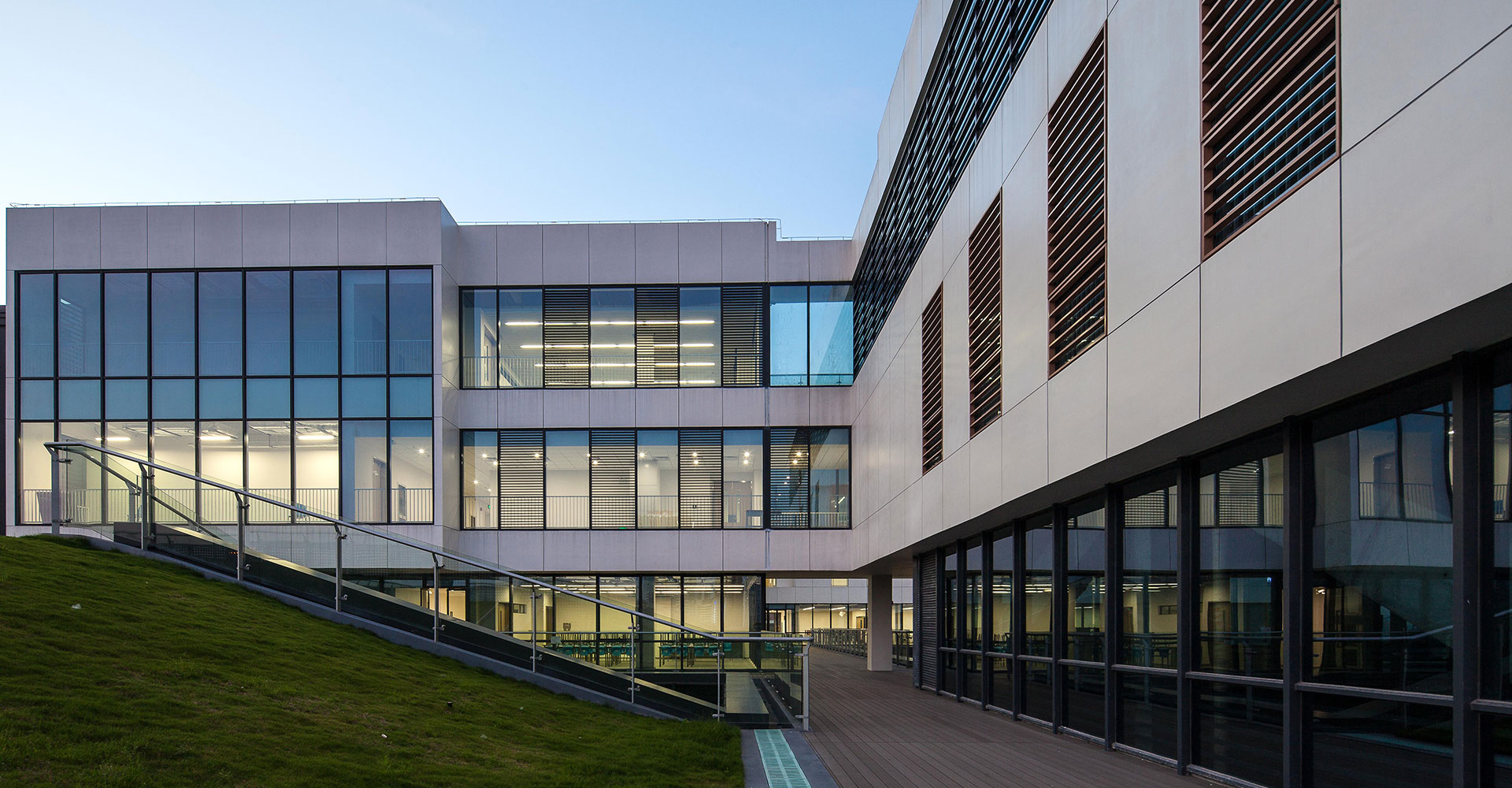

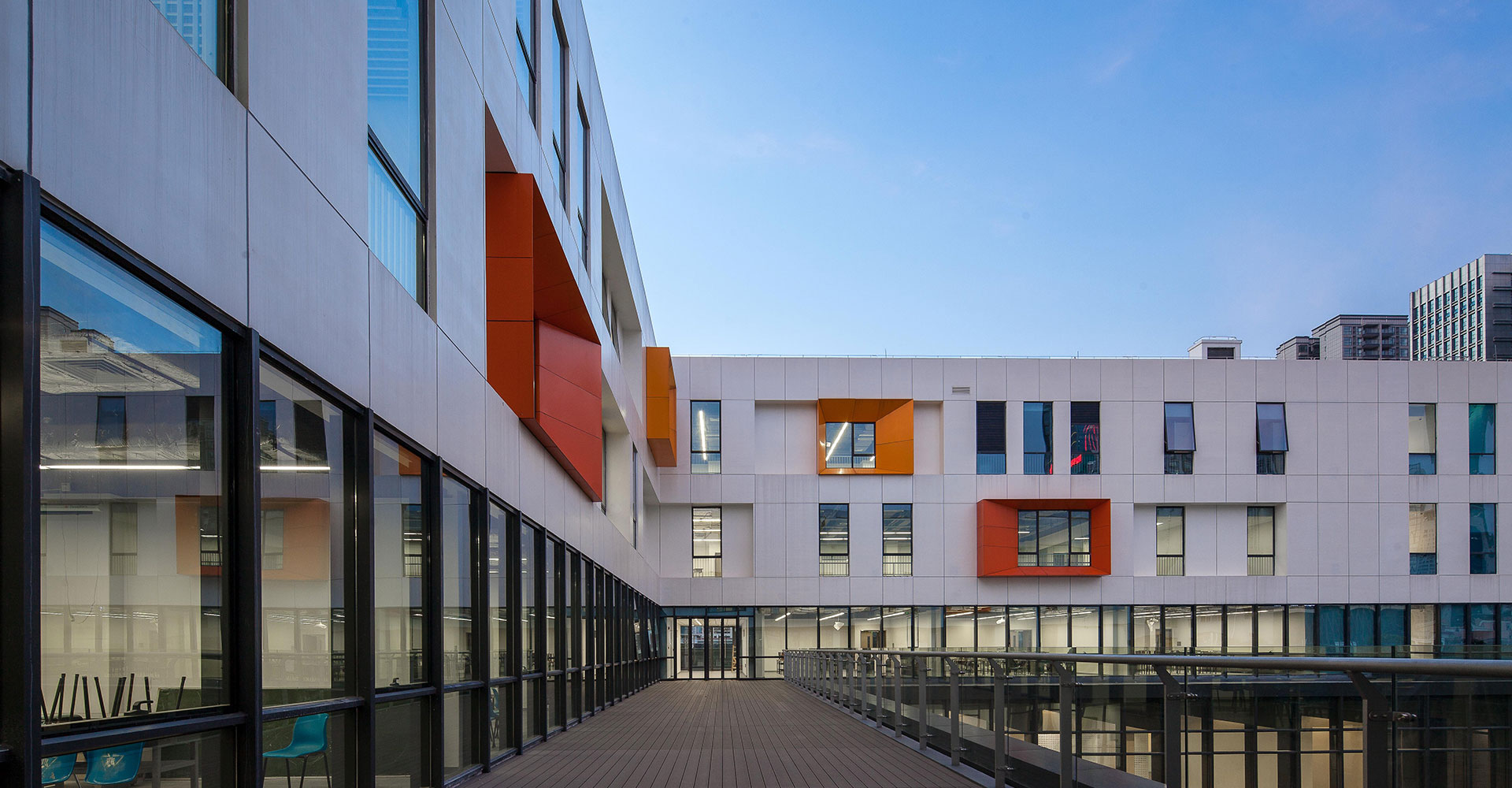

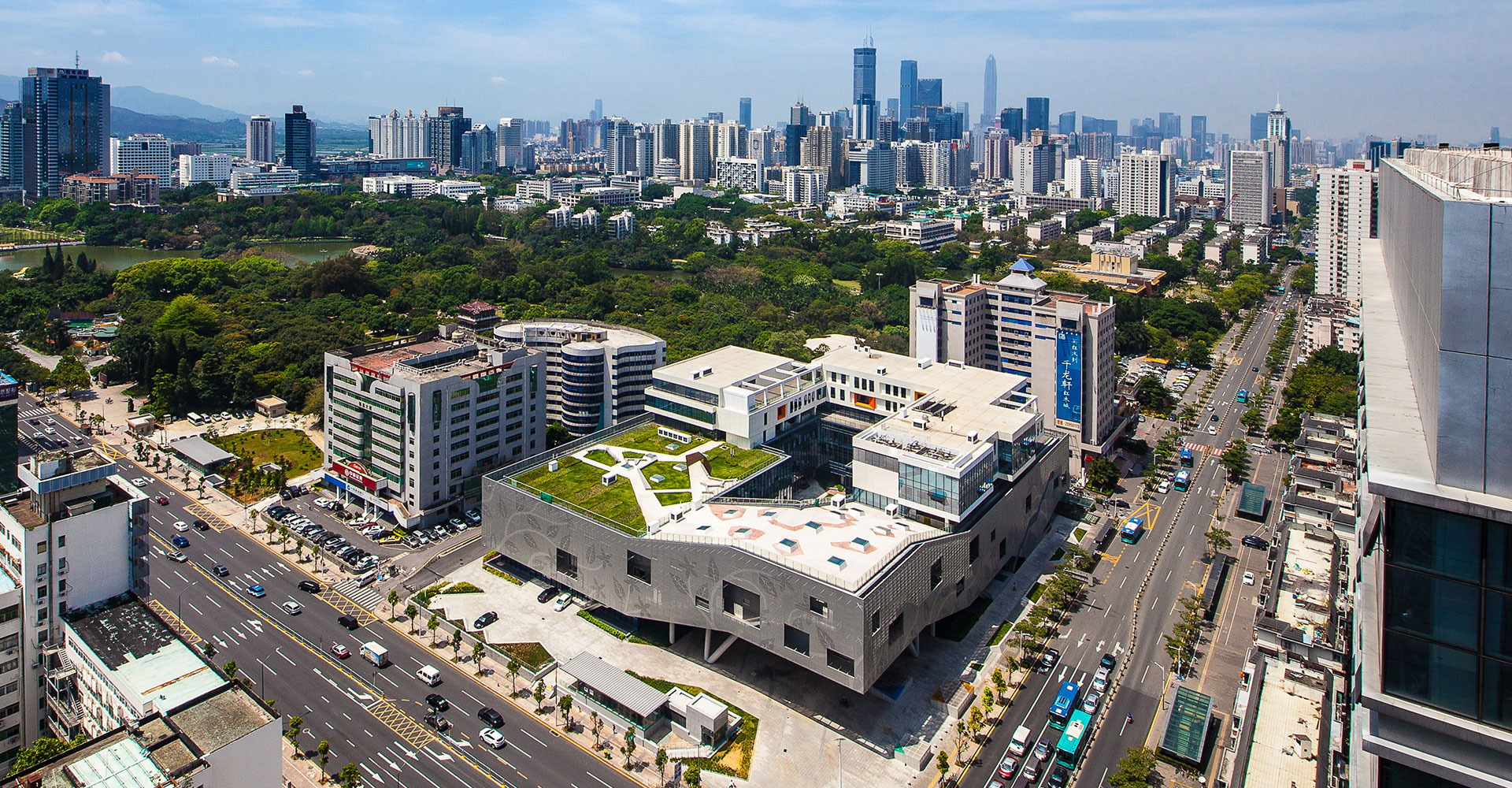

受東北角地鐵換乘通道的影響，將建筑東北角做起翹處理，相應地將建筑西南角做起翹處理，與建筑口子型布局形成的內庭院、架空層相互聯系、滲透，形成一種開放的、室內外融合流動的空間形態。四通八達的內廣場以一種歡迎的姿態向市民開放，供步行至此的市民駐足、休憩、交流、運動。

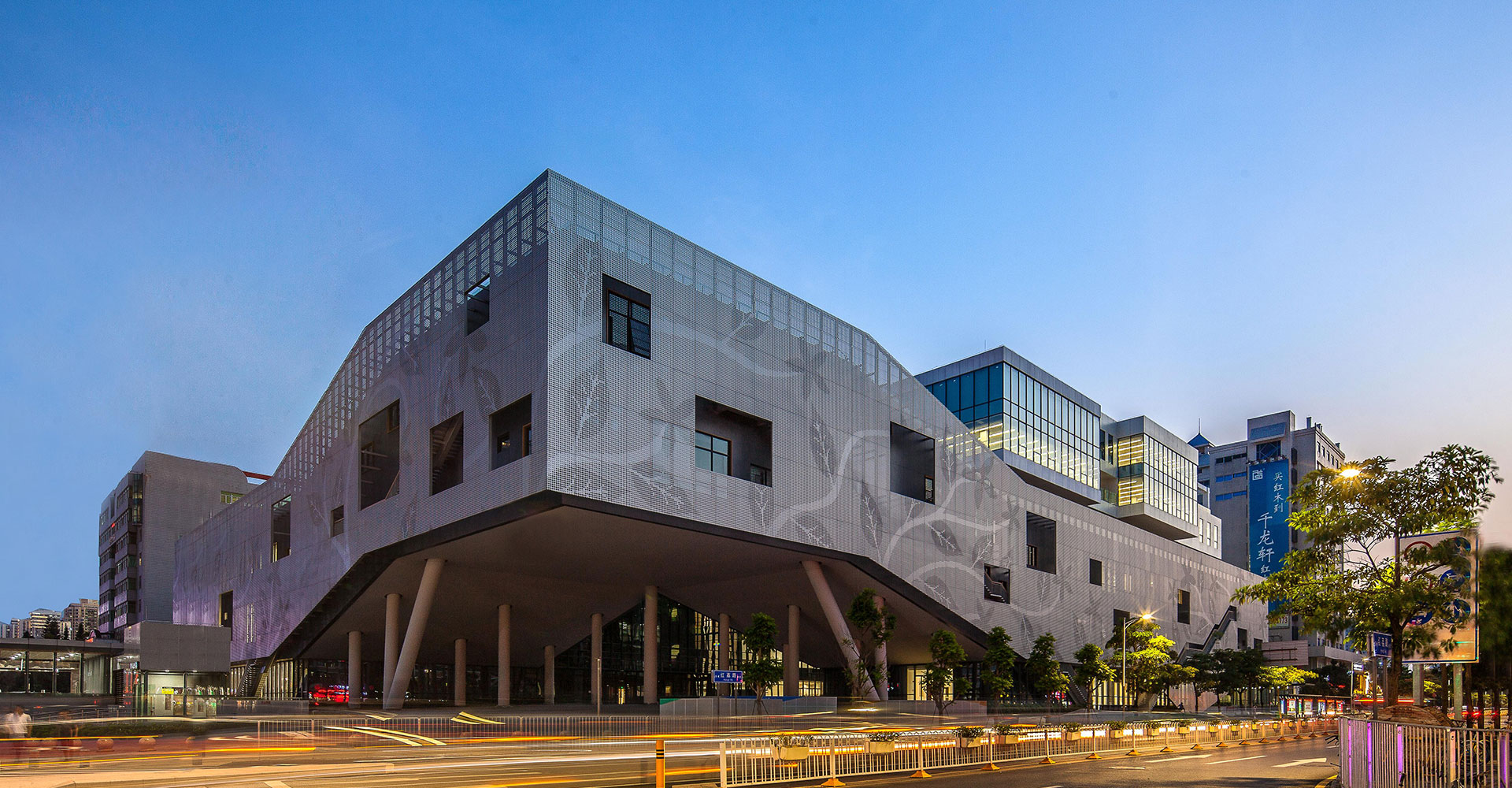

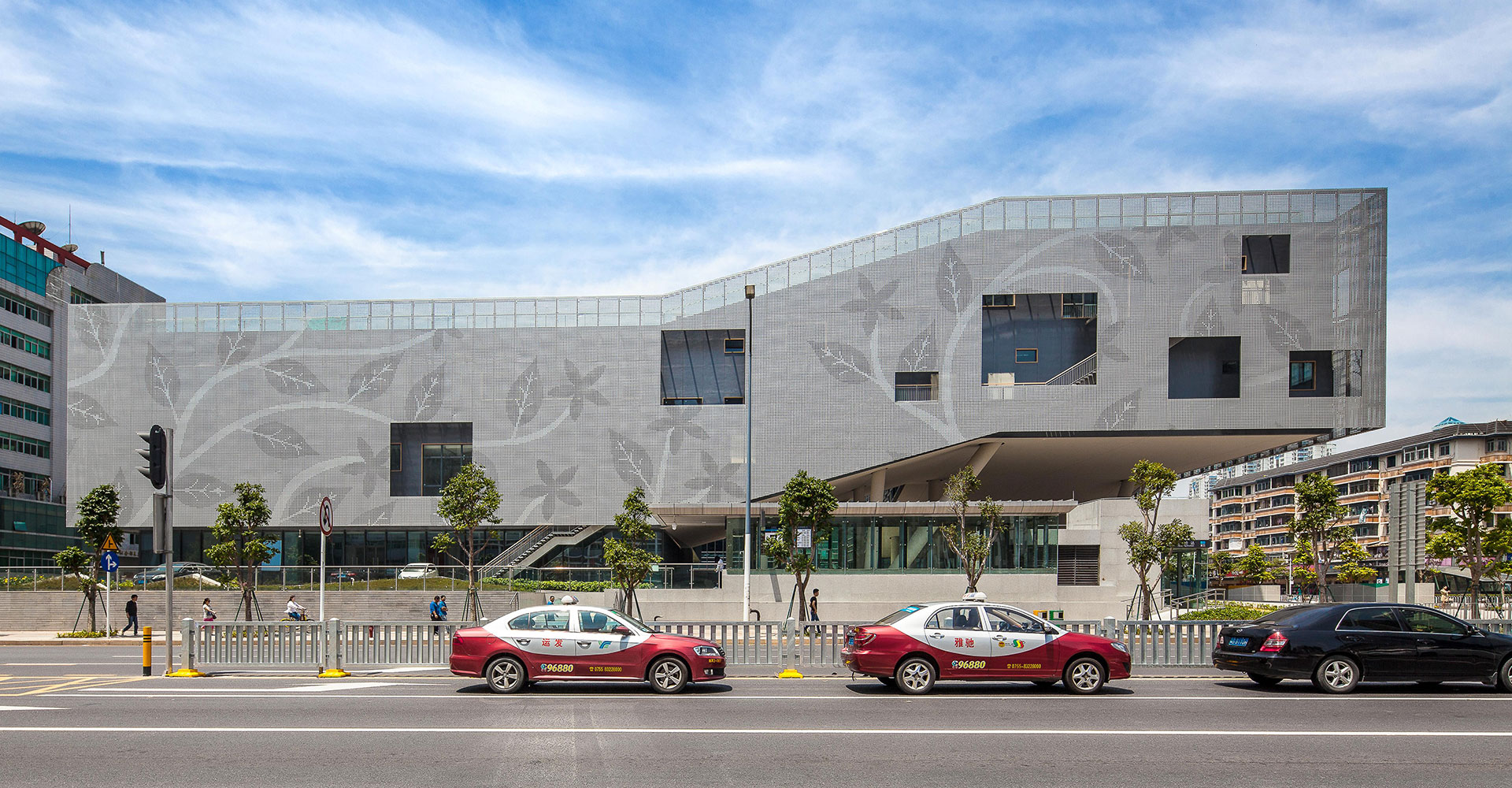

2-3層從建筑外墻外挑2米鋼結構外掛沖孔鋁板幕墻，鋁板與外墻之間設豎向樓梯，解決2-3層展陳的疏散，為室內營造大空間提供了條件，鋁板幕墻還起到垂直擋板遮陽和隔音的效果。

為最大限度地節約資源（節能、節地、節水、節材）、保護環境和減少污染，結合本項目特點，按照綠色建筑和循環經濟的理論實施，用最少的資源建造對環境影響最小的建筑，以達到《綠色建筑評價標準》（GB 50378-2006）三星級標準為目標，創造一個健康、適用的建筑環境，實現人與自然的和諧共處。

結構專業-設計特點

本工程為新建工程，地上6層，首層～三層層高為6m，四層～六層層高為4.5m，地下1層，層高為5.4米。主樓南北向尺寸約為87m，東西向尺寸約為126m，建筑高度32.12米（室外地面至檐口最高點）。

結構類型為鋼筋混凝土框架-剪力墻體系，柱網為8.4mx8.4m，端部兩跨為9.0mx9.0m。建筑物東北角的地下為地鐵3號線與地鐵9號線的換乘通道，為增加使用空間，在2～3層于換乘通道的上空采用桁架結構懸挑18.0米。建筑物西北角的首層為地鐵3號線的A出口，為增加使用空間，在首層A出口的上空采用鋼結構斜拉桿形式懸挑11.0米（另一方向懸挑9.0米），形成2～3層的空間。建筑物西南角起翹的層高較大，達到12米，形成穿層柱。建筑物東側中部區域，1層～3層設置了一道豎向的斜拉桿，用于平衡大懸挑桁架的拉力。建筑物南側偏東區域，多功能文體活動廳上空混凝土主梁跨度25.2米，此處采用2000高的預應力梁，對正常使用情況下的撓度和裂縫進行控制?；A(chǔ)采用梁板式筏基，局部位置（東北角大懸挑根部）采用灌注樁基礎。

本工程帶有超長懸挑結構，并存在扭轉不規則、細腰形平面、樓板不連續、豎向尺寸突變、豎向構件不連續、局部穿層柱及斜柱、塔樓偏置多項不規則情況，屬于特別不規則的超限高層建筑。通過采取一系列有針對性的抗震措施后，結構設計能夠?qū)崿F(xiàn)抗震規范“小震不壞、中震可修、大震不倒”的抗震設防要求，能實現預定的結構抗震性能目標。

設備專業-暖通、空調

本工程的入口、展廳、多功能廳的大空間采用全空氣系統，過渡季節采用全新風；其它小空間采用風機盤管加新風系統。本工程配合綠色建筑三星要求，空調設備均采用高效節能設備，同時對新風需求較大的教室、辦公室區域新風采用熱回收式新風系統。為考慮建筑美觀，在不影響正常運行的前提下，冷卻塔周圍均設置百葉進行遮擋，同時將屋面的風機設備均移至建筑物內部，保證了建筑的總體美觀。地下室車庫設置帶CO探測的智能型誘導風機，既減少了對車庫凈高的影響，也使系統實現了節能運行。在大空間的全空氣系統均滿足了過渡季節100%全新風運行。

設備專業-動力

地下一層冷凍機房內設置2臺1758kW離心式冷水機組和1臺制冷量為913kW螺桿式冷水機組。冷負荷較小時，啟動螺桿式冷水機組；當冷負荷增加后，逐步啟動另外二臺離心式冷水機組。冷水機組冷媒均為134a。本樓北側五層屋頂設置3臺冷卻塔，地下一層冷凍機房內設置3臺冷凍水泵和3臺冷卻水泵對應2臺離心式冷水機組，2臺冷凍水泵和2臺冷卻水泵對應1臺螺桿式冷水機組。空調冷凍水供回水溫度:7/12℃；冷卻水供回水溫度均為32/37℃。冷卻塔采用共用集管并聯方式運行，冷卻塔之間設置平衡管。冷卻塔補水儲存量為100m3，儲于地下一層的消防水池內。

設備專業-給排水

1、市政壓力供水不足樓層的生活給水由變頻調速設備加壓提供。

2、通過完善、可靠的消防系統設計，保障大樓的消防安全。消防水量和循環冷卻水共同儲存消防水池中，并采取措施確保消防水不被動用，避免消防水成為死水、臭水。

3、本項目采用太陽能+空氣源熱泵提供淋浴間生活熱水，充分利用再生能源。

4、屋面及地面雨水收集，處理回用于室外綠化及澆灑道路，節省了水資源。

5、給排水設計滿足綠建三星級要求。

設備專業-消防給水及其他滅火設施

1、室外消防用水由2路市政給水引入形成的DN150環狀管網提供。

2、消防水池有效容積568m3（其中室內消防用水量468m3，冷卻塔補水量100m3）池內設有確保消防用水不被動用措施。

3、室內消火栓系統和自動噴水滅火系統均為臨時高壓消防系統，分別由消防泵房內的消火栓加壓泵和噴淋加壓泵加壓提供，6層水箱間設有18m3高位消防水箱及增壓穩壓裝置。

4、配電室及弱電機房采用七氟丙烷氣體滅火系統。各部位按規范設置磷酸銨鹽干粉滅火器。

電氣專業-綜合效益

項目所有電氣系統運行良好，為舒適的建筑環境提供了可靠的電力支撐。項目獲得三星級綠色建筑設計標識證書。

智能化專業-設計特點

1、信息網絡系統采用二級組網方式，服務器群組直接采用千兆接口與核心交換機相連，網絡穩定。

2、綜合布線系統采用模塊化結構、星型布線方法，并具有開放系統，支持多媒體業務的需要。

3、建筑設備管理系統對對建筑物內冷水主機、冷凍泵、冷卻泵、冷卻塔、空調機組、送排風機、給排水泵等設施進行分散監控與集中管理，使設備的運行狀態、事故情況、能源消耗、負荷變化都能及時反映，并使之處于最佳控制狀態，確保建筑物內舒適的經營環境和環保節能效益。

4、采用高清模擬攝像頭，在室內外主要通道口采用不同規格類型的攝像機，實現全方位的視頻監控。

5、停車場管理系統采用視頻車牌識別軟件自動識別車牌號碼，提高停車出入效率
